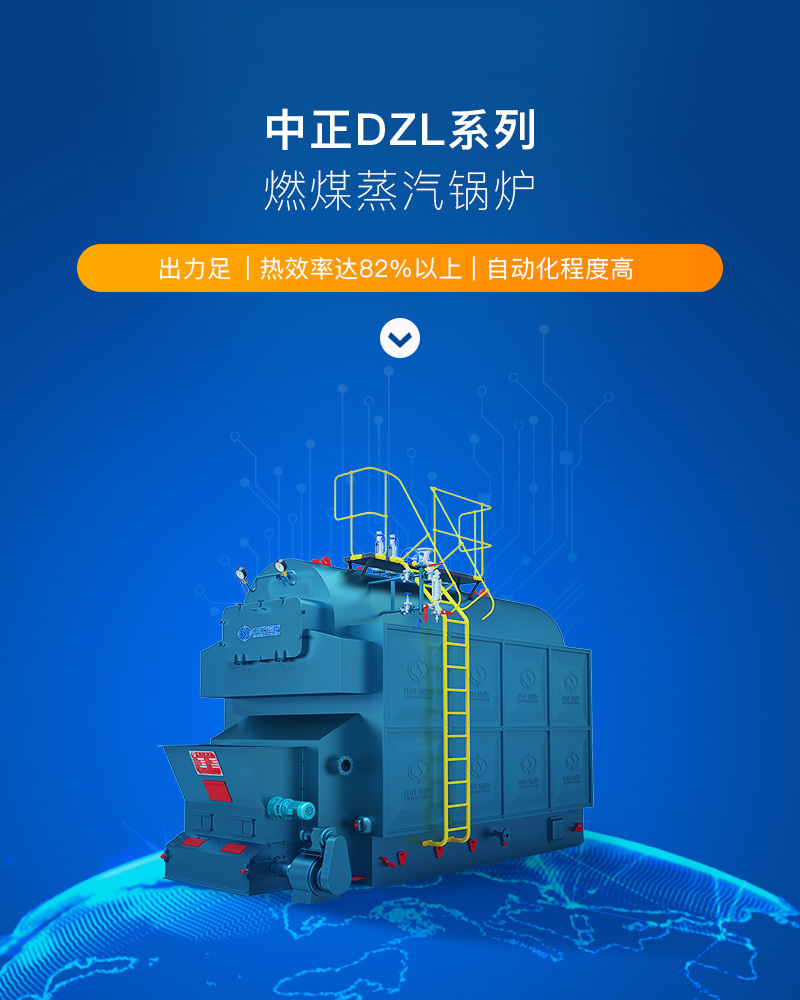

DZL系列燃煤蒸汽锅炉

 提示:点击图片可以放大
DZL燃煤蒸汽锅炉 DZL燃煤蒸汽锅炉 DZL燃煤蒸汽锅炉 DZL燃煤蒸汽锅炉 DZL燃煤蒸汽锅炉 DZL燃煤蒸汽锅炉 DZL燃煤蒸汽锅炉
锅炉型号 额定蒸发量 工作压力(MPa) 蒸汽温度 锅炉热效率(%)
DZL2-1.0-All 2 1.0 184 82
DZL2-1.25-All 2 1.25 194 82
DZL2-1.57-All 2 1.57 204 82
DZL2-2.45-All 2 2.45 225 82
DZL4-1.25-All 4 1.25 194 82
DZL4-1.57-All 4 1.57 204 82
DZL4-2.45-All 4 2.45 225 82
DZL6-1.25-All 6 1.25 194 82
DZL6-1.60-All 6 1.6 205 82
DZL10-1.25-All 10 1.25 194 82
DZL10-1.60-All 10 1.6 205 82
DZL15-1.25-All 15 1.25 194 82
DZL15-1.60-All 15 1.6 205 82
DZL20-1.25-All 20 1.25 194 82
DZL20-1.60-All 20 1.6 205 82

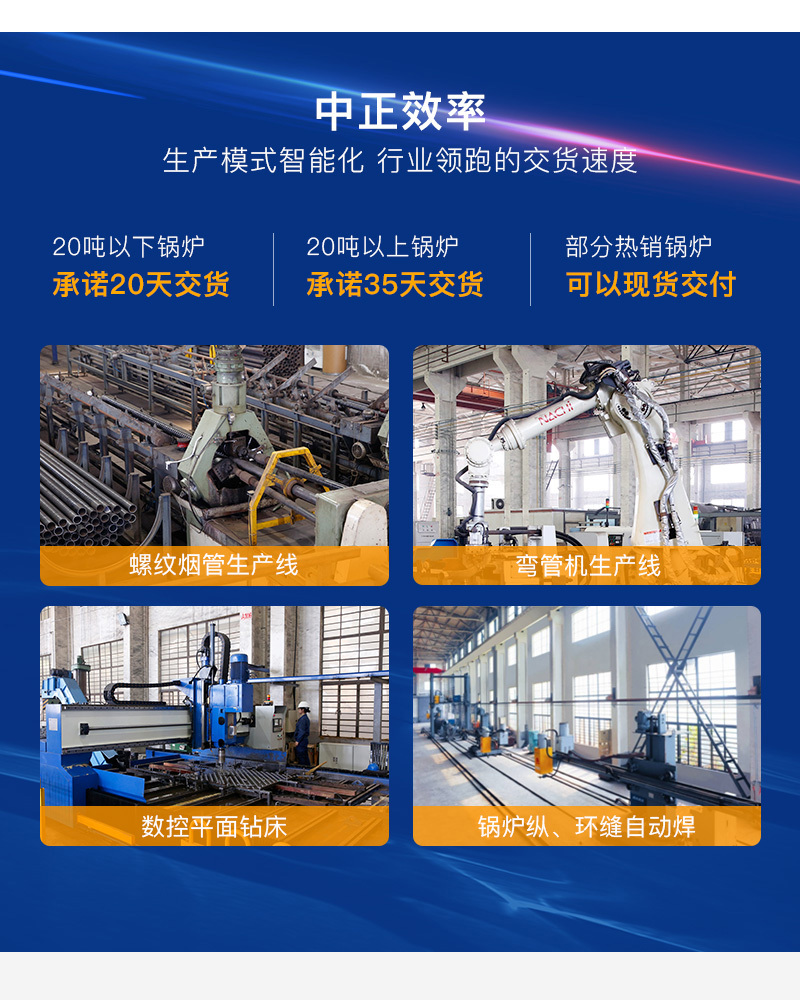

数控制造技术

  ·钢板下料、圈园、锅筒、管板钻孔等关键加工工艺全采用先进的数控加工,减少组装应力,延长锅炉使用寿命。

  ·钢管切割,螺纹管压制,对流管加工均采用先进的数控工艺。

  ·在国内率先采用拱形管板和螺纹烟管结构,增加热传导,彻底解决了后管板开裂的问题。

  ·链条炉排版面,前后烟箱面板采用数控等离子切割机切割,整齐美观。

先进焊接工艺

  ·锅炉纵、环缝焊接均采用先进的埋弧自动焊工艺,保证焊接质量,所有纵、环焊缝均进行100%的射线探伤。

  ·烟管与管板的焊接采用先预胀,消除管与管板的间隙,再采用氩弧自动焊的焊接工艺。有效的消除应力,延长锅炉使用寿命。

  ·管座法兰焊接,采用机器人焊接。

  ·链条炉排均为本厂制造,出厂前均试运转72小时,确保炉排的松紧度适中且不走偏。

精确零件加工

  ·制造工艺先进,采用流水线全自动旋压作业。

  ·强化传热,提高锅炉热效率。

  ·螺纹烟管为我公司多年研究的高效传热元件,经不断优化,在螺纹槽深与节距的选取上,达到满足流阻最低时,传热系数比普通烟管高1.8倍。

独特结构设计

  ·进行炉膛烟气扰动,保证挥发份完全燃烧。

  ·风量占总风量30%左右,风速约为50m³/s

  ·独立二次风机,风量风压易控制和调整。

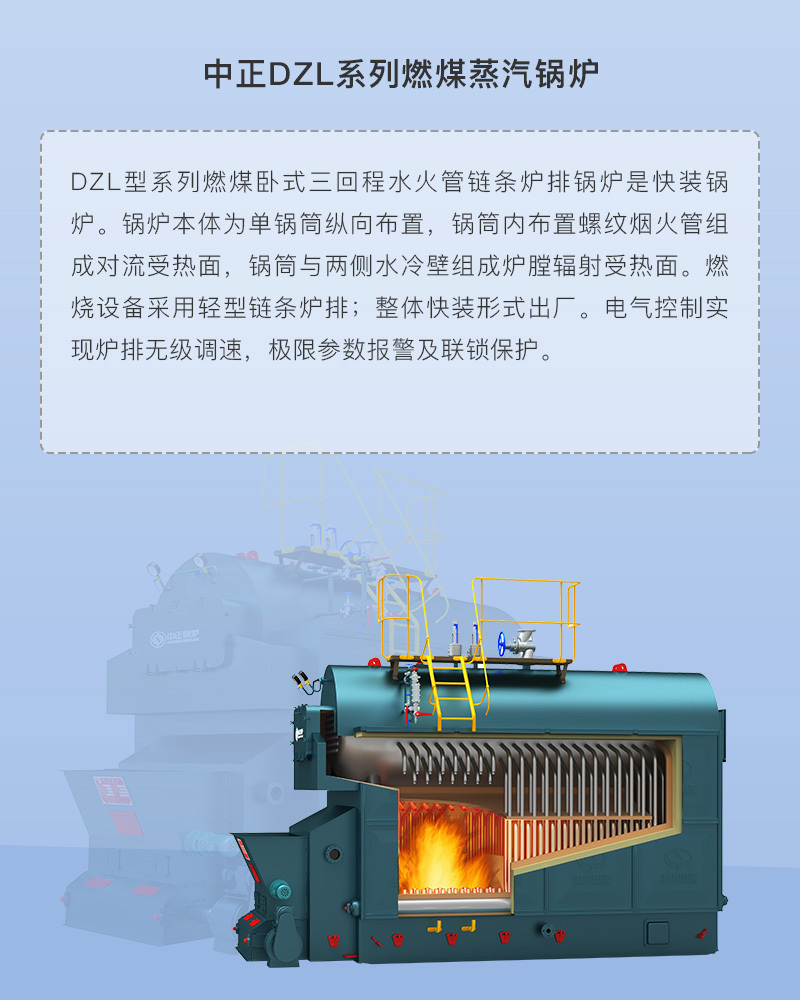

  燃烧产生的高温烟气首先从尾部进入本体两侧的八字烟道,(此时为水管式),烟气在管外流动。

  ·经过八字烟道冷却的烟气再由前烟箱进入布置在锅筒内的螺纹管(此时为火管式)。

  ·从后烟箱排出,这一设计从根本上解决了纯火管锅炉的管板开裂问题。

丰富辅助配置

  播料器:·播料器,均匀给料,防止回火。

  调速箱:·根据生物质燃烧速率,设计合理转速,确保燃料燃尽。

  面板:·冷轧压膜凹凸面板,强度大,美观大方。

  检修门:·合理的人孔和手孔布置,检修方便。炉膛设置了检修门,方便检修与保养。
